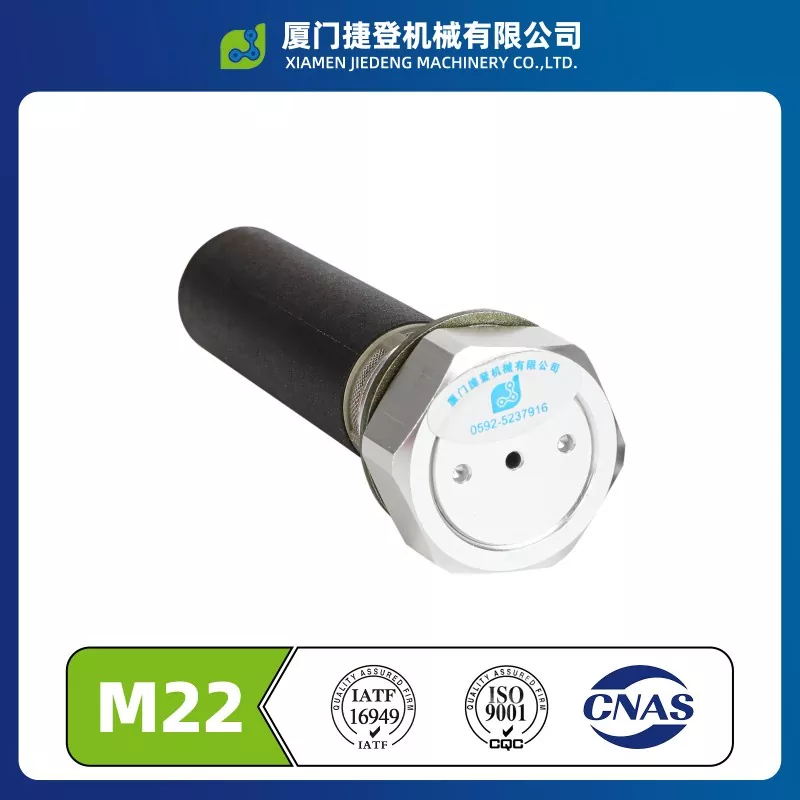

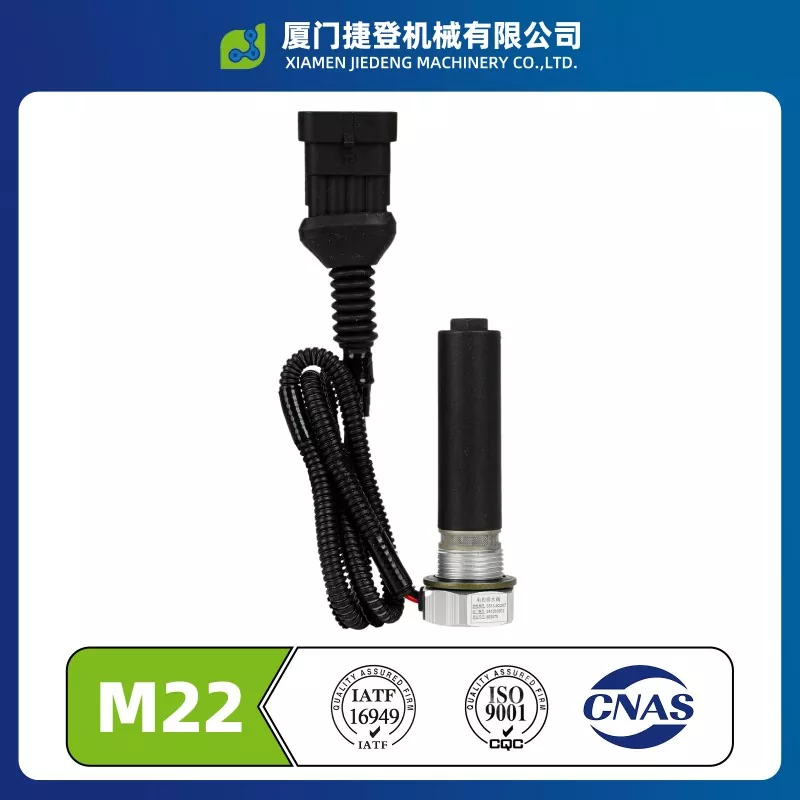

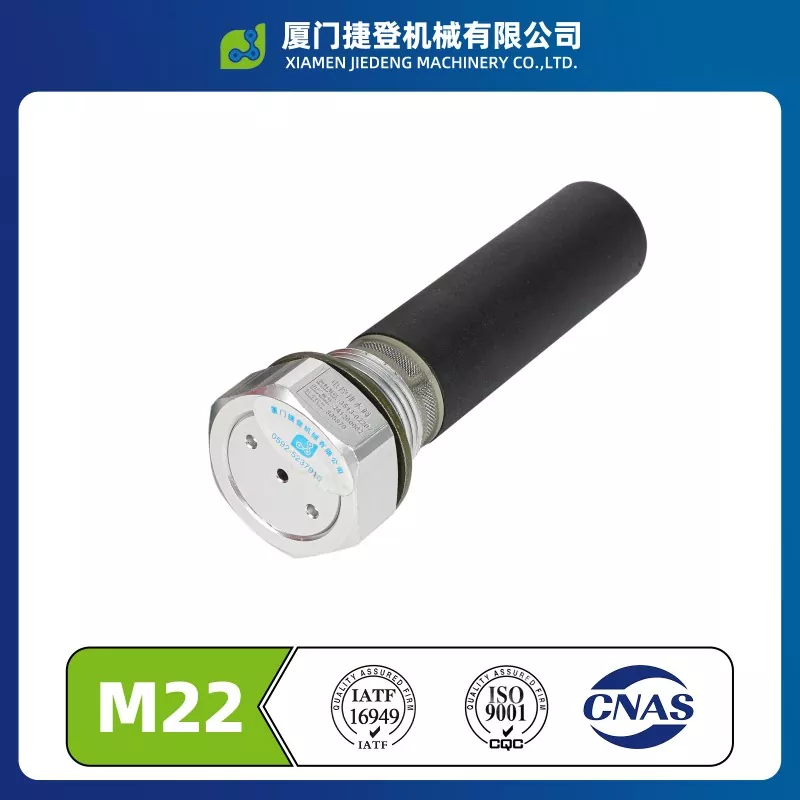

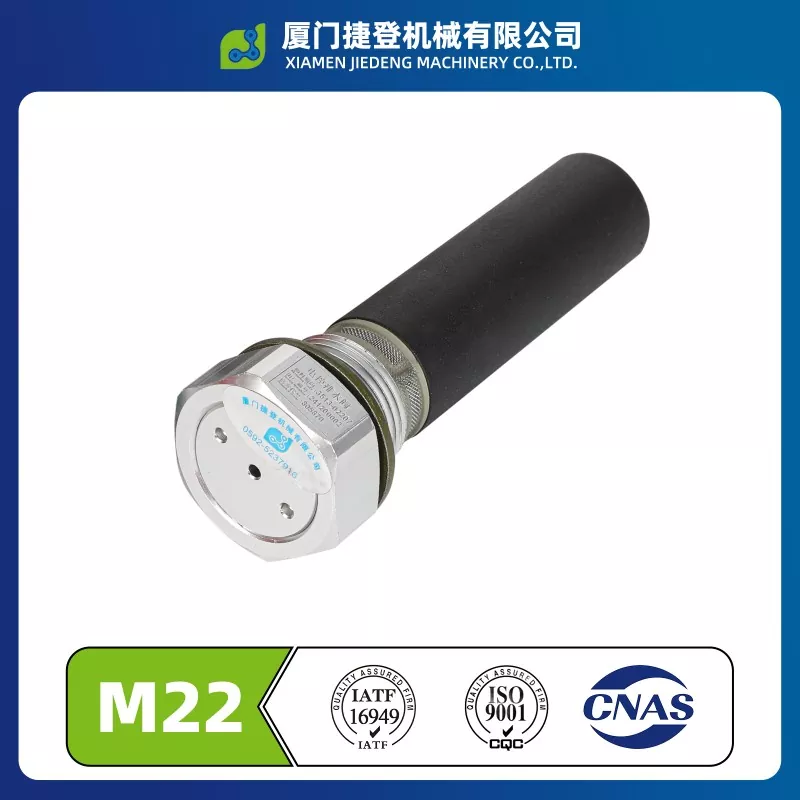

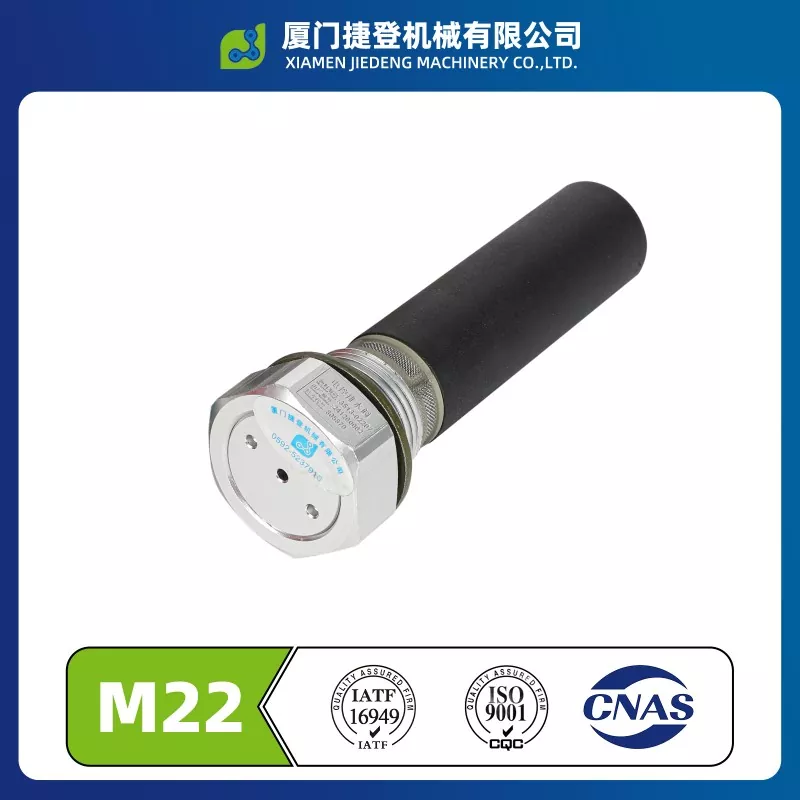

Condensatieventiel luchtremsysteem

Xiamen Jiedeng JD-DDPS-004, een uitstekende Chinese fabrikant, produceert de condensatieklep van het luchtremsysteem met behulp van gestandaardiseerde assemblagelijnen. Met drievoudige afdichtingsbescherming bij kritische componenten en professionele geautomatiseerde AB-lijmtechnologie, voldoet het product gedurende het gehele productieproces aan een drievoudig kwaliteitscontrolesysteem. Met een uitstekende afdichtingsbetrouwbaarheid en consistente montage garandeert het langdurige stabiele prestaties onder hoge druk en uiteenlopende temperatuuromstandigheden, waardoor het een uitstekende keuze is voor luchtremsystemen voor bedrijfsvoertuigen.

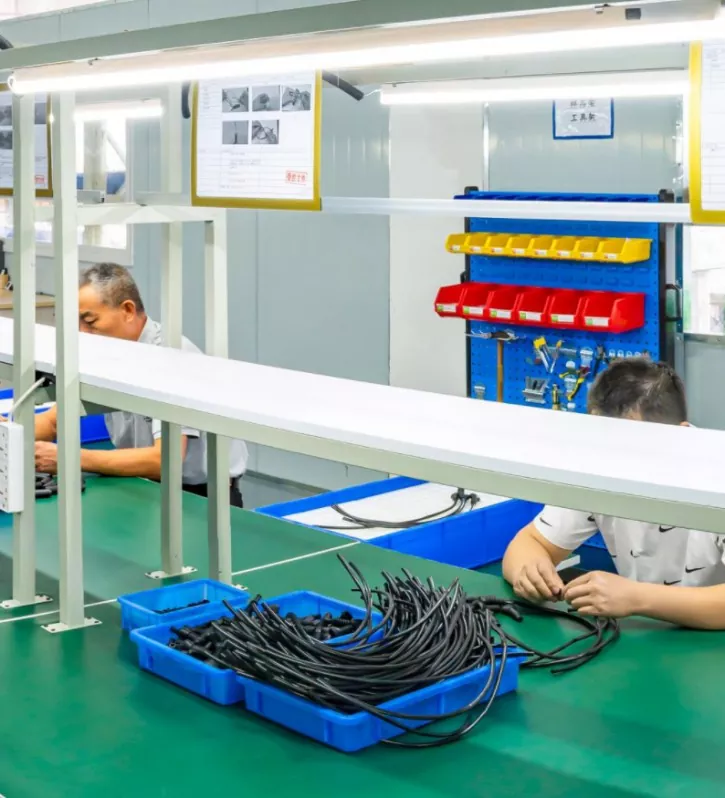

Modulaire assemblagelijn

JD-DDPS-004 Solenoïde aftapklep maakt gebruik van een volledig automatische modulaire productiemodus voor de assemblagelijn, speciaal aangepast voor de aftapklep van luchttanks voor bedrijfsvoertuigen. Het totale productieproces is verdeeld in 12 onafhankelijke standaardstappen, zoals het demonteren van de stuurkop, het persen van de spoel, de uiterst nauwkeurige filterinstallatie, het aanbrengen van afdichtingslijm, het kalibreren van het kleplichaam en het testen van de druk.

Het productieproces is zeer gespecialiseerd en gestandaardiseerd. Iedere werkplek houdt zich strikt aan een standaard werktijd van 15-30 seconden per stuk. De stabiele productiecapaciteit van de werkplaats kan 200 stuks per uur bereiken, met een dagelijkse productiecapaciteit van meer dan 4.800 stuks. Dit kan voldoen aan de behoeften van grootschalige exportorders, collectieve aankopen van wagenparken en after-salesdiensten voor batchvervanging.

Alle werkstations zijn uitgerust met op maat gemaakte armaturen, positioneringsmallen en koppelkalibratieapparatuur, waardoor fouten tijdens de handmatige montage volledig worden geëlimineerd, zoals verkeerde uitlijning, losraken en montageafwijkingen.

Tegelijkertijd zijn de producten uitgerust met een traceerbaarheidssysteem voor de kwaliteit van één product en één barcode. Elk product is gebonden aan een unieke productiebatch, werkstation, operator en inspectiegegevens, waardoor volledige traceerbaarheid mogelijk is.

Vergeleken met het traditionele verspreide assemblageproces controleert dit model de consistentiefout van de productassemblage binnen ± 0,02 mm, en het productdoorgangspercentage is stabiel op meer dan 99,8%.

De productiestabiliteit en productuniformiteit overtreffen ruimschoots de gewone industriële processen, waardoor de basis wordt gelegd voor de compatibiliteit van de producten met verschillende zware vrachtwagens, bussen en luchttanks voor bouwmachines van de productiebron.

Precisie-afdichtingsprocessysteem

Als reactie op de zware werkomstandigheden van de luchttank, zoals waterophoping onder hoge druk, grote temperatuurschommelingen en frequent openen en sluiten, heeft deze solenoïdegestuurde afvoerklep een drievoudig nauwkeurig afdichtingsbeschermingssysteem opgezet.

Alle procesparameters zijn kwantitatief regelbaar, waardoor waterlekkage, luchtlekkage en afdichtingsfouten effectief worden voorkomen. De kernprocesnormen volgen strikt de normen voor zware componenten in de industrie, en alle parameters hebben simulatietests van werkomstandigheden van derden doorstaan, met volledige testrapporten in het bestand.

1. Sluitafdichting met schroefdraad:De schroefdraaddelen van het kleplichaam en de klepkern zijn gelijkmatig gecoat met een speciaal hittebestendig borgmiddel. De laagdikte wordt strikt gecontroleerd binnen 0,08-0,12 mm. Na uitharding is het bestand tegen een hoge druk van 8 bar en voorkomt het losraken en lekken van de schroefdraad.

2. Smeringsbescherming bewegingspaar:De bewegende contactoppervlakken van het kleplichaam zijn bedekt met duurzaam en anti-verouderingssmeervet, geschikt voor een extreem breed temperatuurbereik van -40℃ tot +85℃. Dit zorgt voor een soepele opening en sluiting van de klepkern zonder vastlopen en voorkomt vastlopen bij lage temperaturen of uitdroging bij hoge temperaturen.

3. Zeer nauwkeurige radiale afdichting:De sleutelafdichtingsgroeven worden door precisiefrezen verwerkt. De tolerantie van het groeflichaam wordt binnen ±0,01 mm geregeld. Gecombineerd met een op maat gemaakte, op fluor gebaseerde O-ring, wordt de rekvervormingssnelheid van de O-ring strikt gecontroleerd binnen het optimale bereik van 15% -20%, waardoor overmatige rekveroudering en relaxatielekkage worden vermeden.

Na duurzaamheidstests door derden kan dit afdichtingssysteem 100.000 keer hoogfrequent openen en sluiten zonder lekkage. Onder de normale werkdruk van 0,3 - 1,0 MPa voor opslagtanks zijn er geen problemen met luchtlekkage of waterlekkage tijdens langdurig gebruik.

Het is perfect geschikt voor verschillende werkomstandigheden, zoals vrachtwagens, bussen, bouwmachines en opslagtanks voor luchtcompressoren. De levensduur van het product is ruim 60% hoger dan die van gewone aftapkranen.

Geautomatiseerde nauwkeurige afdichtingstechnologie

Bij het afdichtingsproces van de productspiraal en loden gaten wordt gedurende het hele proces gebruik gemaakt van volautomatische AB-lijminkapselingsapparatuur van industriële kwaliteit. Het elimineert de onzekerheid van handmatige inkapseling en stelt een gestandaardiseerde en op gegevens gebaseerde inkapselingsprocedure vast om de elektrische isolatie, waterdichte en stofdichte prestaties van het product te garanderen.

Alle procesparameters zijn traceerbaar en verifieerbaar, en bij het verlaten van de fabriek wordt een testrapport voor de elektrische prestaties verstrekt.

Kerngestandaardiseerd proces

Ten eerste wordt een 5 minuten durende, 0,1 MPa vacuümontgassingbehandeling uitgevoerd om microbellen in de gel volledig te elimineren, waardoor scheuren, waterinsijpeling en lekkage van elektriciteit in de latere omgeving met hoge temperatuur en hoge druk worden voorkomen.

Ten tweede wordt de kwantitatieve en nauwkeurige geldoseringsmodus geactiveerd, waarbij de doseervolumefout binnen ± 0,5 g wordt gecontroleerd, waardoor een volledige en naadloze afdichting wordt gegarandeerd zonder gaten of overlopen van de gel, en een 100% dekking van de afdichting.

De apparatuur is uitgerust met een intelligent mechanisme tegen droogbranden en het verwijderen van afvalgel, dat automatisch de ineffectieve gel reinigt bij het uitschakelen en opnieuw opstarten, waardoor resterende gel wordt geëlimineerd die het afdichtende effect kan beïnvloeden.

Tegelijkertijd is het ook uitgerust met een volledig automatisch reinigings- en slim tanninewateraanvulsysteem, zonder menselijke tussenkomst tijdens het hele proces.

Dankzij dit geautomatiseerde inkapselingsproces kan het product een IP67-beschermingsniveau bereiken, wat het binnendringen van regen, waterophoping en stof volledig kan voorkomen. De isolatieweerstand van de spoel blijft stabiel op ≥100MΩ, waardoor de veel voorkomende problemen van lekkage, kortsluiting en schade door waterindringing bij elektrische aftapkranen effectief worden opgelost.

Het is geschikt voor complexe werkomstandigheden in vochtige en stoffige voertuigen buitenshuis, en de elektrische veiligheidsstabiliteit is veel groter dan die van gewone producten in de industrie.

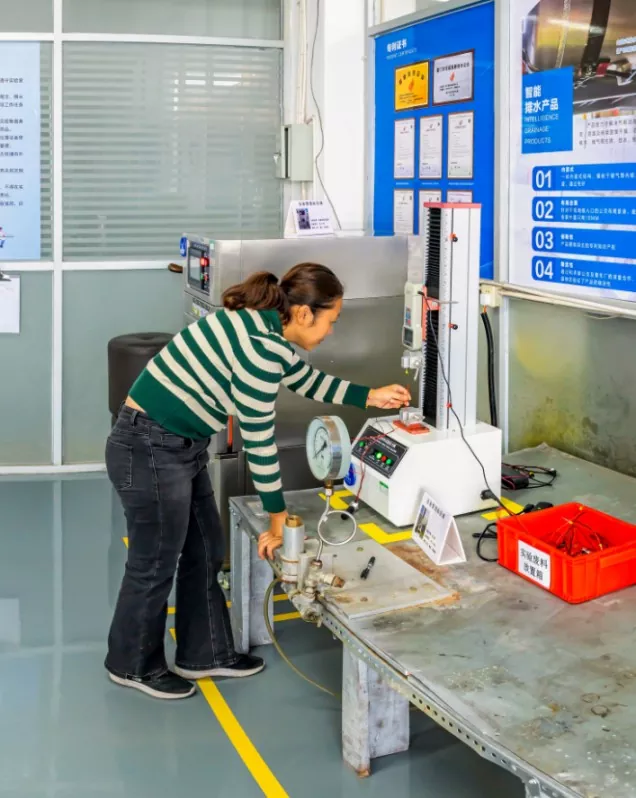

Volledige proceskwaliteitscontrole

De gehele serie voertuigafvoerkleppen heeft een pre-event, in-event en post-event gesloten-lus kwaliteitscontrolesysteem op drie niveaus opgezet. Het is uitgerust met complete testapparatuur, bedieningsnormen en testrapporten. Elk product ondergaat 16 uitgebreide tests voordat het de fabriek verlaat. Er zijn geen defecte producten die ooit de fabriek verlaten. Het heeft een compleet kwaliteitsnalevingsbestand, dat de kwaliteitsinspectie van de buitenlandse handel, klantfabrieksinspectie en batchinspectie kan ondersteunen.

1. Verificatie van het eerste stuk vóór levering

Vóór elke productiepartij controleren kwaliteitsinspecteurs de materiaalspecificaties, de afmetingen van het kleplichaam, de spoelparameters en de afdichtingsaccessoires. Het eerste stuk zal een volledige meting, een druktest en een power-on-test ondergaan. Pas nadat is bevestigd dat er geen fouten zijn, kan de massaproductie doorgaan, waardoor batchgerelateerde kwaliteitsproblemen worden geëlimineerd.

2. Zelfinspectie op de werkplek

Nadat elke werkplekoperator de montage heeft voltooid, controleren ze één voor één de speling van de onderdelen, de status van de lijmtoepassing en de nauwkeurigheid van de installatie van de O-ringen. Alle vervormde, verkeerd uitgelijnde of defecte producten worden automatisch geëlimineerd.

3. Eindinspectie en overdracht

Nadat het eindproduct is voltooid, wordt het getest op gasdichtheid onder hoge druk, testen bij het openen en sluiten van het apparaat en waterbestendigheidstests. Deze tests simuleren reële voertuigomstandigheden voor detectie.

Alle defecte producten zijn uniform genummerd, geïsoleerd voor opslag en geregistreerd voor traceerbaarheid, waardoor een gesloten kringloop ontstaat voor het oplossen van problemen. Nadat het volledige kwaliteitscontrolesysteem is geïmplementeerd, bedraagt ​​het defecte percentage producten in de fabriek minder dan 0,2%.

Door middel van gezaghebbende tests door derden hebben alle indicatoren zoals druktolerantie, openings- en sluitprestaties, afdichtingsduurzaamheid en elektrische veiligheid van de producten aan de normen voldaan, en kunnen fabrieksinspectierapporten, prestatietestrapporten en IP-beschermingsniveaurapporten worden verstrekt, die voldoen aan de toegangsnormen voor overzeese markten.

Kernspecificaties van het product

Suggesties voor productselectie

1. Spanningsselectie

Voor kleine lichte vrachtwagens en huishoudelijke bedrijfsvoertuigen heeft de 12V-versie de voorkeur; Voor zware vrachtwagens, vrachtwagens voor lange afstanden, grote bussen en bouwmachines is de 24V-versie uniform toepasbaar om spanningsmismatch te voorkomen en storingen tijdens het opstarten en uitschakelen te voorkomen.

2. Selectie van de bedrijfsconditie

In gebieden met hevige regen, hoge luchtvochtigheid en lage temperaturen moet het model met IP67-waterdichtheid en lage-temperatuurbestendigheid worden gekozen om ophoping van water, ijsvorming en het binnendringen van stof te voorkomen, wat het kleplichaam zou kunnen beschadigen.

3. Vervangingsselectie

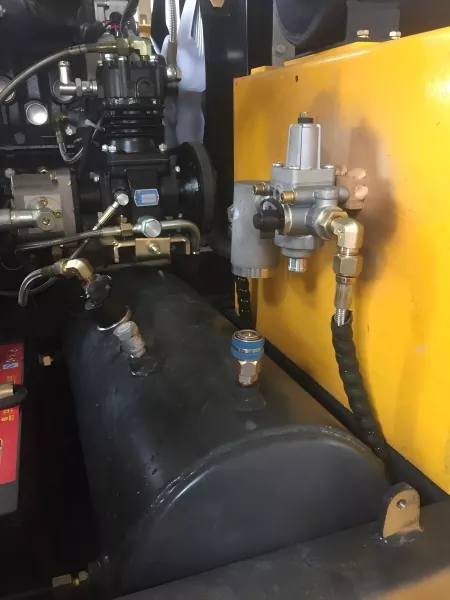

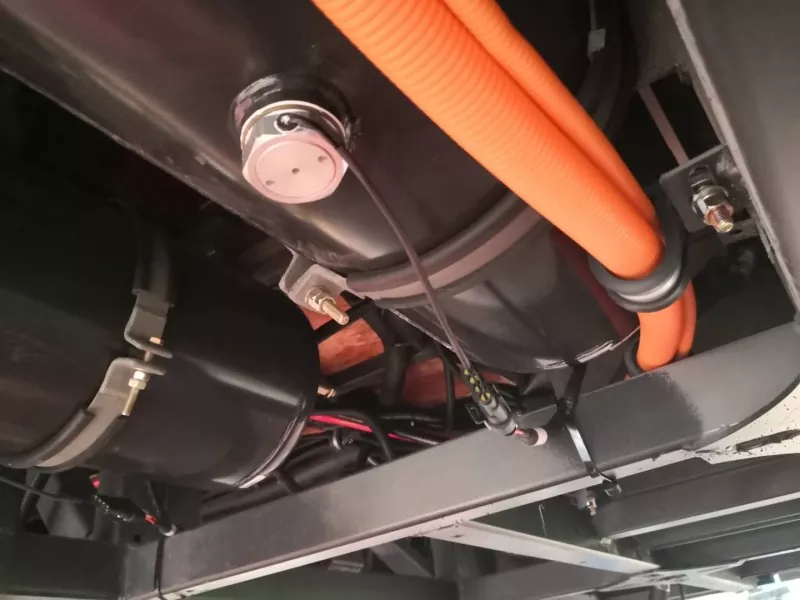

Het is compatibel met de meeste originele fabrieksluchttankinstallatiegaten van bedrijfsvoertuigen, waardoor de noodzaak voor aanpassing van de pijpleiding wordt geëlimineerd en directe vervanging van de oude handmatige aftapklep en de gewone, eenvoudige elektrische aftapklep mogelijk is. Het is ook compatibel met reguliere voertuigmodellen op de markt.

4. Batchselectie

Wagenpark-, reparatiewerkplaatsen en kopers van buitenlandse handel kunnen batch-12V/24V-specificaties combineren. Aangepaste batchlogo's en verpakkingen worden ondersteund en zijn geschikt voor overzeese merklabels, kanaaldistributie en andere vereisten.

Veelgestelde vragen over productgebruik

Vraag 1: Waarom kan de elektronisch geregelde getimede afvoerklep het water na installatie niet automatisch afvoeren?

A: Controleer eerst of de spanning compatibel is en of de bedrading goed vastzit; ten tweede, controleer of de druk van de luchttank de werkdrempel van 0,3 MPa bereikt. Als het lange tijd niet is gebruikt, kunt u de onzuiverheden in het klephuisfilter enigszins verwijderen. Na een normale installatie en aanpassing zal het water met regelmatige tussenpozen automatisch worden afgevoerd.

Vraag 2: Is het normaal dat er tijdens het gebruik van het product een lichte luchtlekkage optreedt?

A: Onder normale omstandigheden mag er helemaal geen luchtlekkage zijn. Als er sprake is van luchtlekkage, is dit meestal te wijten aan een verkeerde uitlijning van de O-ring of het losraken van de pijpleiding. Draai de pijpleiding eenvoudig opnieuw vast en controleer de afdichtingsonderdelen om het probleem op te lossen. De afdichtingsprestaties van de door de fabriek geleverde producten zijn getest onder hoge druk en er zijn geen kwaliteitsproblemen.

Vraag 3: Zal ​​het bevriezen en vastlopen in extreem koude winters?

A: Het product is ontworpen om compatibel te zijn met omgevingen met lage temperaturen -40℃. De afdichtingen en smeermiddelen zijn gemaakt van materialen die bestand zijn tegen lage temperaturen en het kleplichaam is niet ontworpen om water vast te houden. Onder normale bedrijfsomstandigheden zal het niet bevriezen en vastlopen. Het is geschikt voor langdurig gebruik in noordelijke en hooggelegen gebieden.

Vraag 4: Hoe lang is de levensduur van het product? Biedt het after-sales garantie?

A: Onder normale gebruiksomstandigheden van het voertuig kan de levensduur 3 tot 5 jaar bedragen. Alle modellen worden geleverd met standaard exportgarantie. Als het niet door menselijke factoren is beschadigd, kan het via de klantenservice worden vervangen. Gedurende het gehele proces zullen technische ondersteuningsdiensten worden verleend.

Vraag 5: Ondersteunt u batchaanpassing en grensoverschrijdende OEM?

A: We ondersteunen grootschalige orderproductie, aangepast logo-ontwerp voor producten, aanpassing van standaard exportverpakkingen, en kunnen een complete set testrapporten en kwalificatiedocumenten leveren om te voldoen aan de verkoopvereisten op overzeese platforms en aan de behoeften voor offline kanalen.
