24V automatische aftapklep

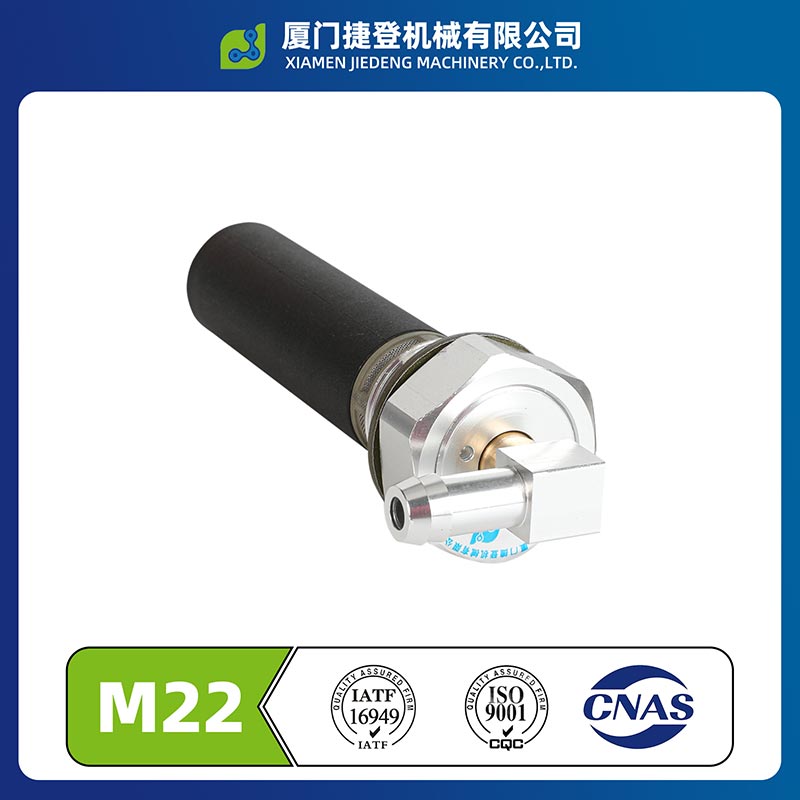

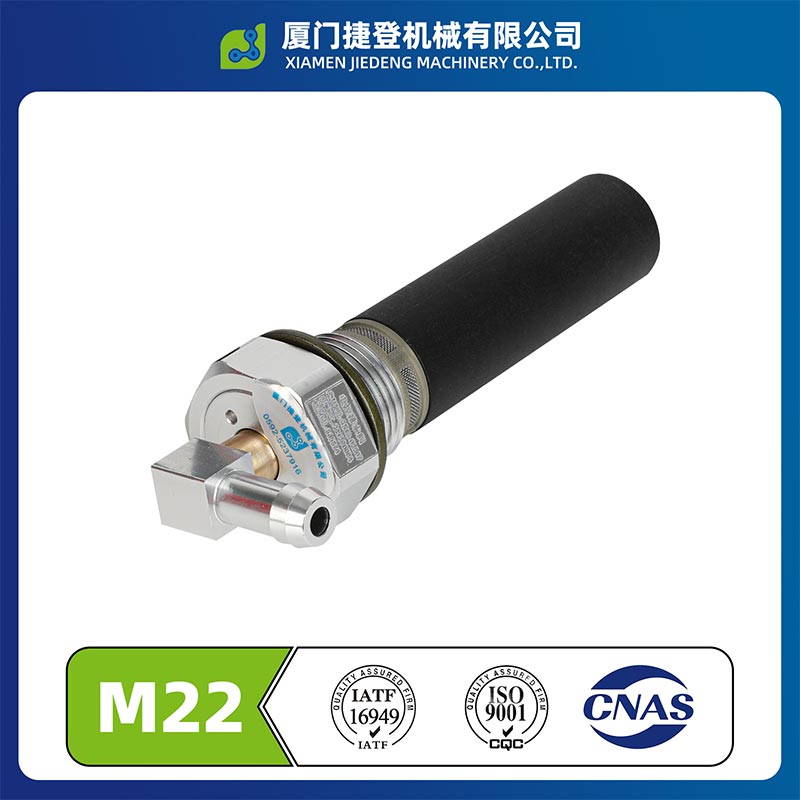

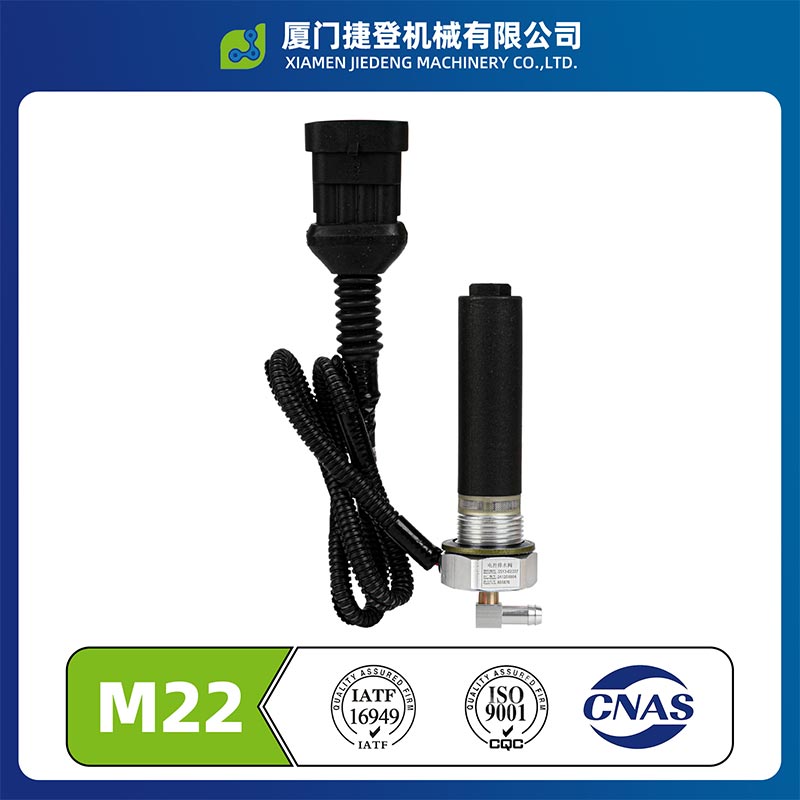

De door Xiamen Jiedeng geleverde automatische aftapkraan van 24 V heeft een zichtbare dikte van slechts 10 mm, met standaard M22/M32 draden. Het heeft IP68-bescherming en kan 24 uur lang worden ondergedompeld in een waterdiepte van 1 meter. Het heeft een constante van 6,4 W temperatuurverwarmingsfunctie tot 80 ℃ en kan ijs binnen 5 minuten smelten in een omgeving van -40 ℃. Het warmterendement is met 40% gestegen. De fluorrubbercomposietafdichting is compatibel met een druk van 0-1,1 MPa, waar de spoel bestand tegen is AC500V, de gemiddelde trekkracht van de terminals overschrijdt 110N. Na 96 uur zoutsproeien en ±40/80℃ 24 uur hoog-laag temperatuurverificatie, de levensduur van de afdichting is ≥8 jaar.

Ontwerp voordelen

※ Ultradunne ingebouwde installatiestructuur: de 24V DC-magneetafvoerklep maakt op innovatieve wijze gebruik van een ingebouwde elektromagnetisch klepontwerp. De totale zichtbare dikte van het geheel bedraagt ​​slechts 10 mm. Vergeleken met de traditionele drainage klep met een structuur die 30-50 mm uit het chassis steekt, het lost de pijnpunten van de industrie van een laag chassis volledig op bussen en bussen met een slechte doorgang en die gevoelig zijn voor schade door obstakels op de weg. Het kleplichaam gebruikt M22×1.5/M32×1.5 standaard luchtreservoirschroefdraden, en de installatie is zeer uitwisselbaar. Dat is niet nodig wijzig de structuur van de luchttank om de traditionele handmatige klep direct te vervangen.

※ IP68 ontwerp met hoge bescherming: het kleplichaam is volledig beschermd door inkapseling en afdichtingsringen. De De elektromagnetische spoel is volledig afgedicht in de klep. De aansluitklemmen zijn waterdicht van AMP-autokwaliteit connectoren, met een beschermingsniveau dat reikt tot IP68. Het kan 24 uur lang worden ondergedompeld in een waterdiepte van 1 meter nat worden, volledig aanpassen aan zware gebruiksomgevingen zoals voertuigchassis, hogedrukwaterpistool spoelen, regenachtig en sneeuwweer, en modderige wegomstandigheden.

Technische voordelen

※ Zelfklevende hoogefficiënte verwarmingstechnologie: een 24V elektronische luchttankklep, onafhankelijk ontwikkelde PTC-constante temperatuurverwarmingsmodule met een verwarmingsvermogen van 6,4 W, waarbij een constante verwarmingstemperatuur binnen 80 ℃ ± 5 ℃ wordt gehandhaafd. De Het verwarmingselement wordt op een ingebedde manier geïnstalleerd, nauw verbonden met het waterpad van het kleplichaam, waardoor de temperatuur wordt vergroot warmtegeleidingsrendement met meer dan 40%. In een omgeving met extreem lage temperaturen van -40℃ kan het volledig smelten ijs binnen 5 minuten in het kleplichaam, waardoor een snelle afvoer wordt bereikt en het hardnekkige probleem effectief wordt opgelost bevroren en onbruikbare afwateringskleppen in de noordelijke winters.

※ Meerlaagse composietafdichtingstechnologie: er wordt een dubbele afdichtingsstructuur van radiale afdichting en eindvlakafdichting toegepast. De afdichtingscomponenten zijn gemaakt van fluorrubbermateriaal dat bestand is tegen hoge en lage temperaturen, met een Shore-hardheid van 70 ± 5HA, en een permanente compressievervormingssnelheid van ≤ 15% (125℃ × 70h), waardoor geen lekkage binnen de volledige drukbereik van 0 tot 1,1 MPa en een levensduur van de afdichting van maximaal 8 jaar of langer.

Fabrieksinspectie

Ook de grondstoffen voor de aftapkraan van de verwarmde luchttank worden bij binnenkomst aan zeer strenge controles onderworpen materieel proces.

Kwaliteitscontrole van processen

De verwarmde automatische aftapklep wordt tijdens het productieproces in realtime bewaakt.

FAI-systeem: Na elke opstart van de ploegendienst, matrijswissel of materiaalwissel, een eerste stukinspectie moet worden gevoerd. De operator voert zelfinspectie uit, de teamleider voert herinspectie uit en de kwaliteit inspecteur voert gespecialiseerde inspectie uit. Alleen nadat is bevestigd dat afmetingen, prestaties en uiterlijk dat zijn iedereen die gekwalificeerd is, kan de massaproductie voortzetten.

Procesinspectie: Kwaliteitsinspecteurs voeren elke twee uur inspecties uit op kritische processen, het registreren van procesparameters zoals krimpdruk, doseerkoppel en montageafmetingen, en onmiddellijk stop de machine voor aanpassing als er afwijkingen worden gedetecteerd.

Terminal-krimpcontrole: Maak gebruik van CNC-terminal-krimpmachines met real-time monitoring van de krimp druk- en krimphoogte worden binnen 1,2 ± 0,1 mm gehouden; voer maandelijks destructieve trekproeven uit op terminals zorgen voor een consistente krimpkwaliteit.

100% gasdichtheid volledige inspectie: Nadat elk product is gemonteerd, wordt er een luchtdichtheidstest van 30 seconden uitgevoerd wordt uitgevoerd onder een druk van 1,0 MPa. Als de drukval ≤ 0,01 MPa bedraagt, wordt deze als gekwalificeerd beschouwd. Dit zorgt ervoor dat er geen lekkende producten vrijkomen.

Test van werking bij inschakelen: Voor elk product wordt een DC24V-inschakeltest uitgevoerd. De de responstijd voor het openen/sluiten van de klep is ≤ 0,5 seconden, en de bediening verloopt soepel zonder enige storing.
