Intelligente automatische drainage-ECU

Artikel PSC-010 Intelligente automatische drainage-ECU, speciaal ontworpen door Xiamen Jiedeng Machinery in China voor elektronische aftapkranen, zware vrachtwagens en opleggers.

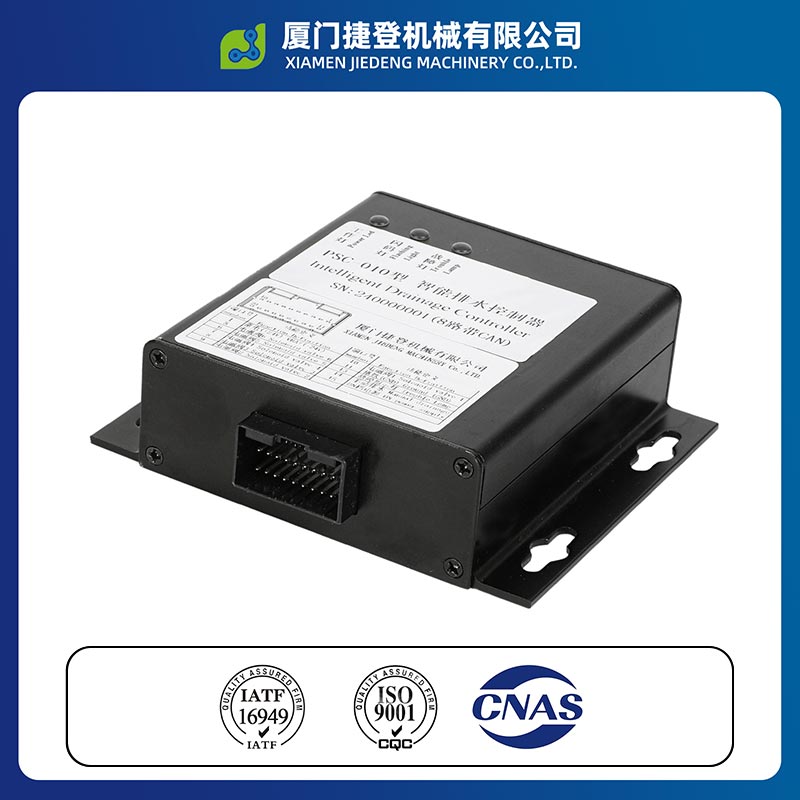

Het beschikt over een behuizing van aluminiumlegering, met uitstekende schokbestendigheid, warmteafvoer, stofdichte en corrosiebestendige eigenschappen van aanpassing aan zware voertuigomstandigheden variërend van -20°C tot +100°C.

Dit product wordt gevoed door 18V tot 36V gelijkstroom en ondersteunt 8 besturingskanalen. Kortsluiting hoort er ook bij en nullastfoutdetectiefuncties, met een beschermingsniveau van IP5X. Het is uitgerust met uitgebreide besturingslogica, inclusief automatische afvoer, temperatuurafhankelijke verwarming en geforceerde afvoer.

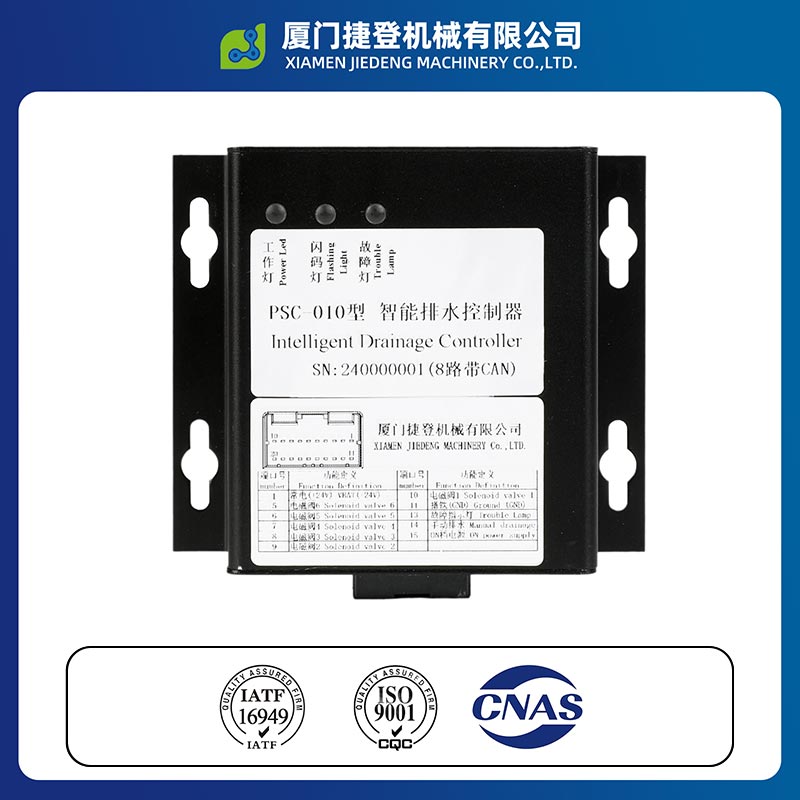

Als fabrikant met uitgebreide ontwerpmogelijkheden is ons product ook uitgerust met een werkend indicatielampje, knipperend codelampje en storingslampje, waardoor een snelle foutdiagnose mogelijk wordt. De De controller werkt stabiel en is gemakkelijk te onderhouden, waardoor de veiligheid van de luchtcirculatie van het voertuig effectief wordt gewaarborgd drainage systeem.

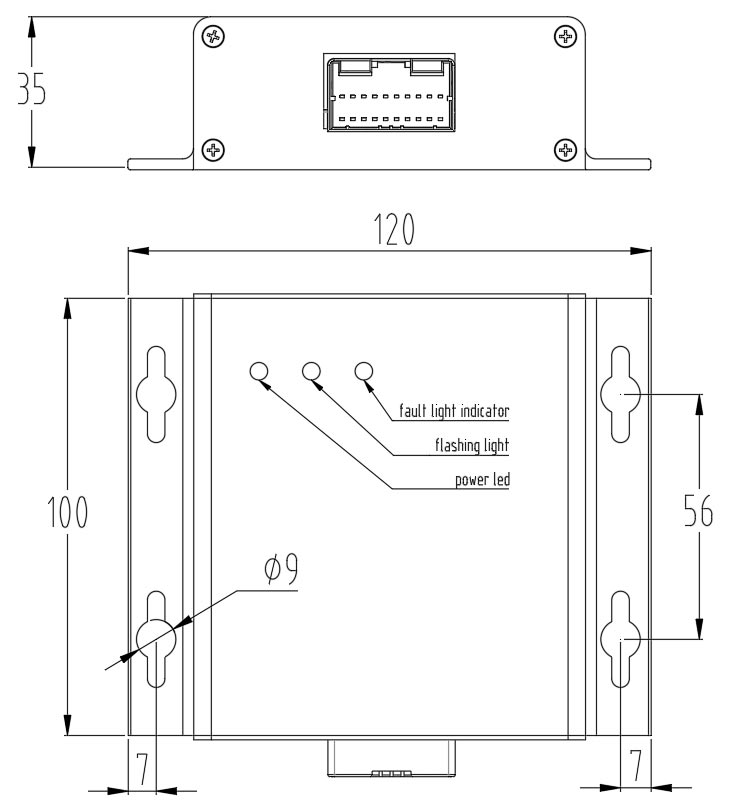

Productparameter

De materiële voordelen van de behuizing van aluminiumlegering

Deze controller is vervaardigd met een behuizing van aluminiumlegering, met uitstekende structurele sterkte en hitte dissipatie prestaties. Deze intelligente afvoerklepcontroller voor aanhangwagens kan zelfs in complexe situaties stabiel werken voertuigomgevingen (inclusief langdurige trillingen, stoten en afwisselend hoge en lage temperaturen).

De behuizing van aluminiumlegering is niet alleen effectief bestand tegen stoten en botsingsschade, maar voert deze ook snel af warmte die tijdens bedrijf door de interne componenten wordt gegenereerd, waardoor wordt voorkomen dat hoge temperaturen de besturing beïnvloeden nauwkeurigheid.

Tegelijkertijd heeft het uitstekende stofdichte en corrosiebestendige eigenschappen, wat aanzienlijk verbetert de algehele duurzaamheid en levensduur, waardoor het zeer geschikt is voor langdurig betrouwbaar gebruik bij zwaar werk omstandigheden van aanhangwagens.

Afwateringslogica

De intelligente drainageklepcontroller voor zware vrachtwagens is specifiek uitgerust met een speciale drainagelogica ontworpen voor zware vrachtwagens, met geïntegreerde functies voor automatische afvoer, verwarming en geforceerde afvoer. De details zijn als volgt:

Afwateringsbeschrijving

Wanneer de sleutelschakelaar van het voertuig in de stand "ON" staat:

① Wanneer de temperatuur t° > 3℃ wordt er onmiddellijk een drainagecyclus uitgevoerd;
② Wanneer de temperatuur t° ≤ 3℃ wordt er geen inschakel- of afvoercyclus uitgevoerd.

Wanneer de sleutelschakelaar in de stand "UIT" staat:

① Wanneer de temperatuur t° > 3℃ wordt er onmiddellijk een drainagecyclus uitgevoerd;
② Wanneer de temperatuur t° ≤ 3℃ wordt er geen stroomaftap uitgevoerd.

Drainage-interval:

Ventiel 1: Eenmaal per 30 minuten
Ventielen 2 t/m 8: Eenmaal per 2 uur
Duur enkele drainage: 2 seconden

Verwarming Beschrijving

Na het inschakelen nadat de sleutelschakelaar in de stand "AAN" staat:
Wanneer t° ≤ 3℃ wordt de verwarmingsuitgang geactiveerd;
Wanneer t° ≥ 5℃ stopt de verwarmingsproductie.
Bij het inschakelen nadat de sleutelschakelaar in de "ON"-positie staat, wanneer t° > 3℃, blijft de verwarmingsuitgang inactief.

Beschrijving van geforceerde drainage

Houd de knop voor geforceerde afvoer ingedrukt om de geforceerde afvoer te activeren;
Laat de knop los om de geforceerde afvoer onmiddellijk te stoppen.

Foutdiagnose

Op het paneel van de automatische aftapklepcontroller van de luchttank bevinden zich bedrijfsindicatielampjes en een knipperende code indicatielampjes en storingsindicatielampjes. Wanneer de apparatuur niet goed functioneert, gaan deze indicatielampjes branden of knipperen, waardoor een snelle en voorlopige foutdiagnose mogelijk is op basis van de lichtstatus.

Voor specifieke fouten definities, raadpleeg de volgende tabel voor het oplossen van problemen.
