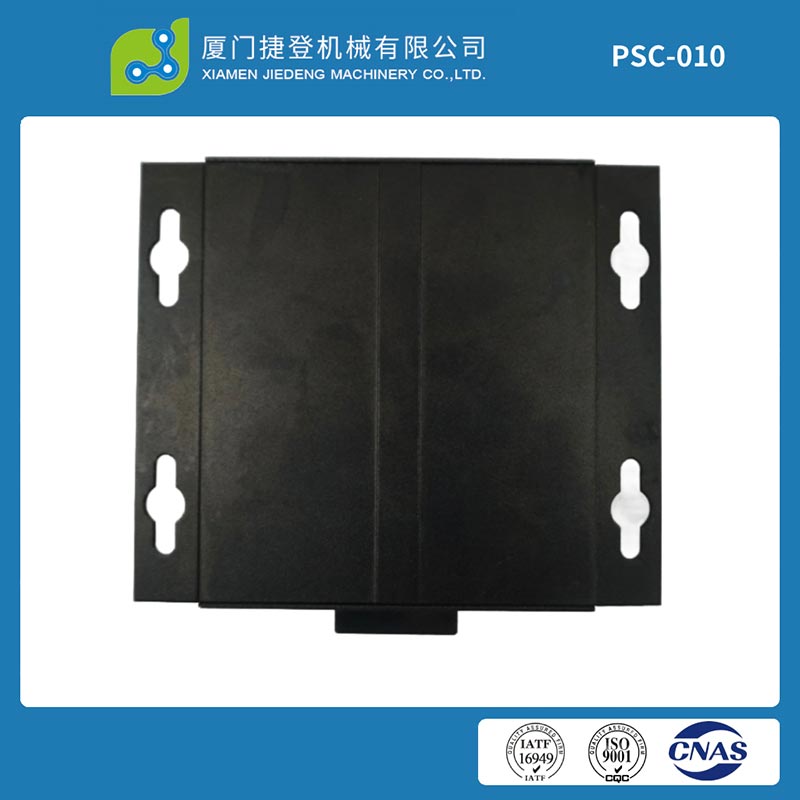

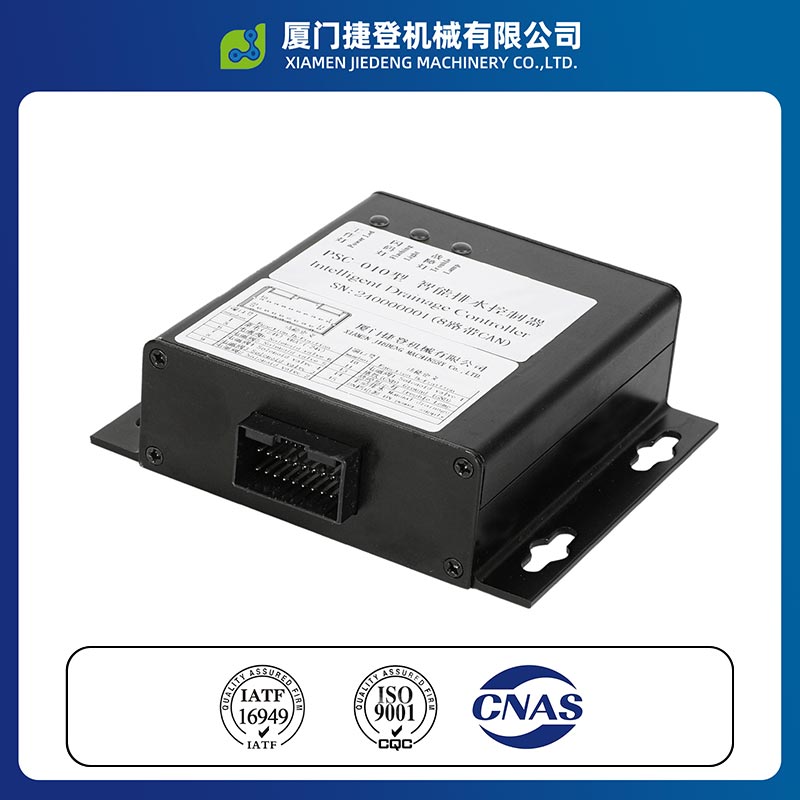

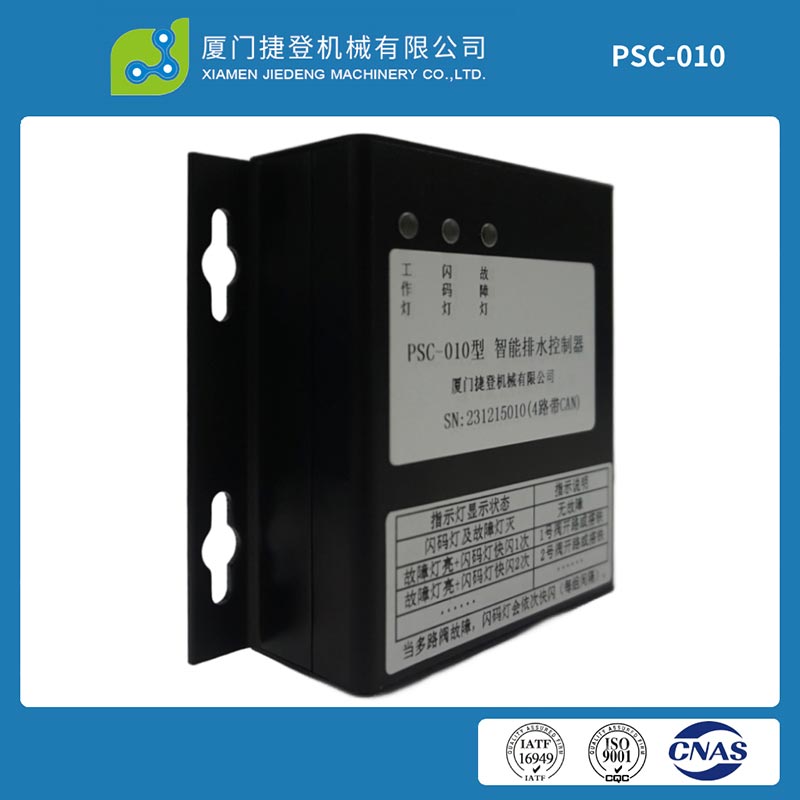

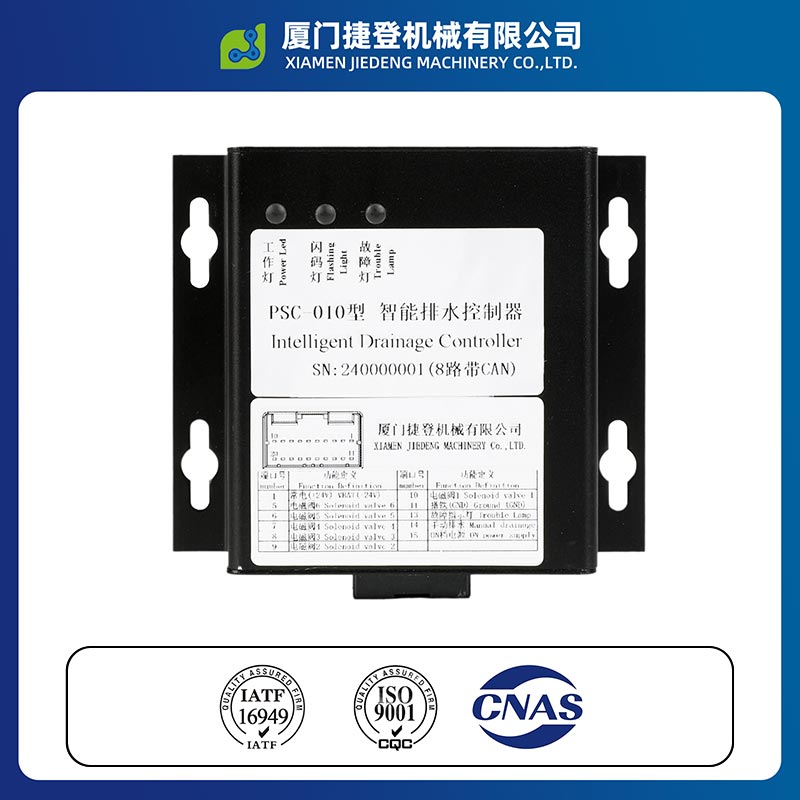

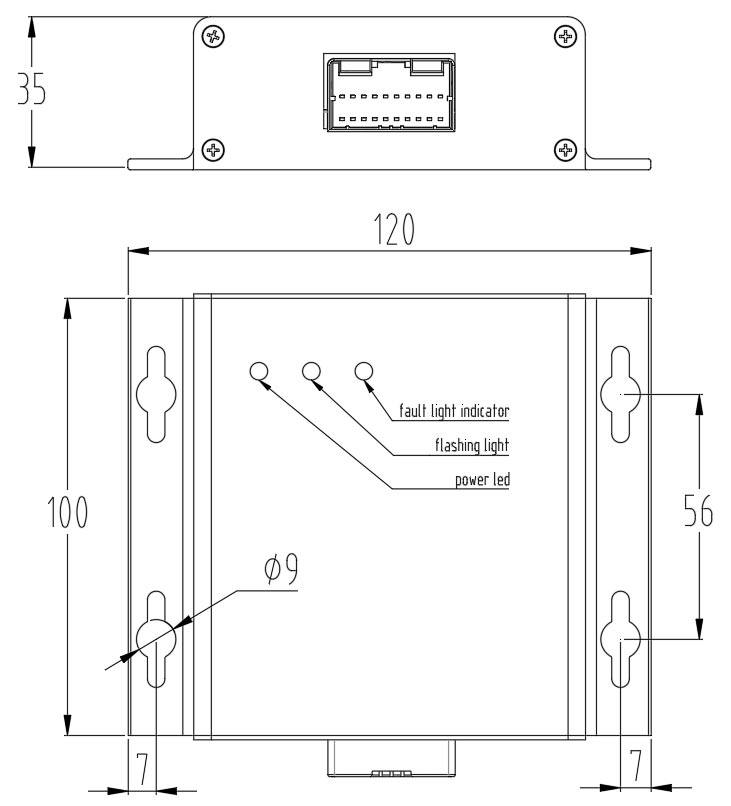

Krachtige intelligente drainagecontroller

De door Xiamen Jiedeng geleverde "krachtige intelligente drainagecontroller" is een onmisbaar onderdeel van de intelligent drainage controlesysteem. Het intelligente drainagecontrolesysteem is voornamelijk aangepast voor de pneumatische rem accu van bedrijfsvoertuigen, ter vervanging van de traditionele handmatige aftapklep en het automatisch leegmaken van de geaccumuleerd water in de cilinder. Het kan potentiële gevaren zoals leidingcorrosie, klepblokkering en remsysteem voorkomen mislukking veroorzaakt door waterophoping. Het hele proces vereist geen handmatige bediening door mensen, waardoor de lange termijn wordt gegarandeerd stabiele en veilige werking van het gehele remsysteem van het voertuig.

Werkingsprincipe

※ Het systeem werkt in coördinatie met de elektrische aftapklep en de intelligente afvoercontroller.
※ Bij stroomuitval en statische elektriciteit blijft de aftapkraan goed gesloten om te voorkomen dat er gas lekt bron in de opslagcilinder.
※ Wanneer ingeschakeld en in werking is, wordt de elektromagnetische klepkern bediend door de elektromagnetische kracht, die opent het afvoerkanaal.
※ Met behulp van de interne gasdruk van de opslagcilinder vindt de wateraccumulatie automatisch plaats afgevoerd.
※ De controller verzamelt tegelijkertijd verschillende signalen, zoals temperatuur, handrem en CAN-bus.
※ Op basis van de verzamelde signalen realiseert het een volautomatische logische besturing van het drainagesysteem. De afwatering begint en Het stopproces vereist geen handmatige tussenkomst.

Architectuur van de kernhardwarecompositie

De kerncomponenten van het gehele intelligente drainagesysteem zijn onder meer: intelligente drainagecontroller, 8-kanaals elektrisch gestuurde aftapkraan, verwarmingsrelais, temperatuursensor, schakelaar voor geforceerde aftap, storingsindicator licht en CAN-communicatiekabel.

1. Intelligente drainagecontroller: voert de kernfunctie uit van de algehele logische werking van het systeem en de uitvoering van de besturing.
2. 8-kanaals elektrisch gestuurde afvoerklep: verantwoordelijk voor de uitvoering van meerdere afvoeracties voor opslagcilinders.
3. Temperatuursensor: Verzamelt real-time omgevingstemperatuur als basis voor verwarming- en afvoerlogica.
4. Verwarmingsrelais: Regelt het verwarmingscircuit in de winter om antivriesbescherming bij lage temperaturen te bereiken.
5. Schakelaar voor geforceerde afvoer: Biedt een handmatige bedieningsfunctie voor geforceerde afvoer.
6. Foutindicatielampje: Wordt gebruikt voor systeemfoutindicatie en alarmfeedback.
7. CAN-communicatiekabel: Zorgt voor voertuigsignaaloverdracht en communicatie-interactie.

Afwateringsconfiguratie met acht kanalen

De controller ondersteunt 8 onafhankelijke afvoerklepkanalen, die kunnen worden gekoppeld aan meerdere luchtopslagcilinders modellen voor gescheiden afvoer. Klep 1 is bedoeld voor de afvoer van de regeneratieve luchtopslagcilinder, terwijl de de overige kanalen 2 t/m 8 werken onafhankelijk op verschillende tijdstippen. Elk kanaal heeft zijn eigen besturingskabelboom en interface, en de kanaalnummers kunnen worden onderscheiden door labels, die voldoen aan de lay-outvereisten van verschillende voertuigen modellen voor luchtopslagcilinders.

Automatische winterverwarmingsfunctie

Het systeem is uitgerust met een controller-lage-temperatuur-verwarmingslogica. Na het inschakelen start het automatisch verwarmen wanneer de omgevingstemperatuur ≤ 3℃ is, en stoppen met verwarmen wanneer deze ≥ 5℃ is. Het is uitgerust met een verwarming van 24V/20A relais, dat compatibel is met verwarmingsdraadbundels van aluminium omhulsels. Dit voorkomt dat de aftapklep en de pijpleiding kapot gaan bevriezen en verstopt raken bij lage temperaturen, waardoor een normale werking wordt gegarandeerd, zelfs in extreem koude gebieden.
